Wenn Sie jemals mit kleinen elektronischen Geräten herumgespielt haben, haben Sie wahrscheinlich einen Pogo-Pin-Anschluss verwendet, ohne es überhaupt zu merken. Diese kleinen federbelasteten Metallstifte, die einrasten, wenn zwei Teile verbunden werden? Sie sind die unbesungenen Helden von allem, von drahtlosen Ohrhörern bis hin zu medizinischen Geräten, und eine der wichtigsten Spezifikationen, die es zu beachten gilt, ist die Kraft beim Trennen. Moment, was genau ist eine unpaarende Kraft? Lassen Sie es uns aufschlüsseln, als würden wir uns bei einem Kaffee unterhalten (kein Jargon, versprochen) und ich werde nebenbei einige reale Beispiele aus unserer Arbeit als Lieferant von Pogo-Pin-Steckverbindern hinzufügen.
Lassen Sie uns zunächst die Grundlagen klarstellen. Ein Pogo-Pin-Stecker besteht aus drei Hauptteilen: einem Kolben (der Spitze, die die andere Komponente berührt), einer Feder im Inneren und einem Zylinder, der alles zusammenhält. Wenn Sie zwei Anschlüsse zusammendrücken, drückt der Kolben in den Zylinder und drückt die Feder zusammen. Durch diese Kompression entsteht die Verbindung – der Strom fließt durch den Stift und nicht über eine Lücke. Trennkraft ist genau das, wonach es sich anhört: wie viel Kraft Sie benötigen, um diese beiden Steckverbinder wieder auseinanderzuziehen. Es ist auch keine Zufallszahl – wenn Sie etwas falsch machen, haben Sie ein Teil, das sich entweder zu leicht auseinanderreißen lässt (schlecht für die Stabilität) oder sich unmöglich trennen lässt, ohne etwas zu beschädigen (schlecht für Reparaturen oder Ersatz).
Hier ist die Sache, die viele Leute stutzig macht: Die Kraft beim Lösen hängt nicht nur von der Spannung der Feder ab. Ja, der Frühling ist der größte Faktor, aber es steckt noch mehr dahinter. Auch die Reibung zwischen Kolben und Lauf spielt eine Rolle – wenn die Oberflächen rau sind, erhöht das die Kraft beim Auseinanderziehen. Die Länge des Stifts? Kürzere Stifte haben weniger Reibung und benötigen daher eine geringere Trennkraft. Und die Paarungstiefe? Wenn der Kolben weiter hineingedrückt wird, wird die Feder stärker zusammengedrückt, was zu einer höheren Kraft beim Zurückziehen führt.
Das erleben wir immer wieder, wenn sich Leute wegen maßgeschneiderter Pogo-Pin-Lösungen an uns wenden. So fragte beispielsweise ein Startup, das kleine kabellose Ladegeräte herstellt, kürzlich nach einem 4-Pin-Pogo-Ladegerät, das Stößen in Rucksäcken standhält, sich aber dennoch für Benutzer problemlos ausstecken lässt. Sie kamen zu uns, weil sie einen generischen Stecker ausprobiert hatten, der entweder zu leicht herausfiel (ihre Tester beschwerten sich, dass er sich beim Gehen löste) oder der so steif war, dass Kunden den Ladestecker verbogen. Wir haben die Federspannung angepasst und die Innenflächen des Zylinders poliert, um die Reibung zu verringern, und erreichten eine Trennkraft von 2,2 Newton – perfekt für ihren Anwendungsfall. Später haben wir ihnen geholfen, es für die Massenproduktion zu verfeinern, und das ist das Ergebnis, das sie nun seit sechs Monaten liefern.
Ein weiterer Fall: Ein Kunde für medizinische Geräte stellt einen tragbaren Glukosemonitor her. Sie brauchten eine Verbindung, die superzuverlässig war, aber auch für Benutzer mit eingeschränkter Handkraft beim Wechseln der Teststreifen leicht zu lösen war. Sie entschieden sich für einen Satz 4-Punkt-Pogo-Pin-Steckverbinder, die mit scharfen Kontaktpunkten ausgestattet sind, die sich für eine bessere Leitfähigkeit in die Kontaktfläche graben. Für diese Anwendung haben wir die Trennkraft auf genau 1,8 Newton eingestellt – gerade genug, um im täglichen Gebrauch verbunden zu bleiben, aber nicht so stark, dass ältere Benutzer Schwierigkeiten hätten, den Monitor auseinanderzuziehen. Dem Kunden gefiel es und wir haben dieses Design seitdem auf andere tragbare medizinische Geräte ausgeweitet.
Warten Sie, lassen Sie uns darüber sprechen, warum dies nicht nur wichtig ist, um das Leben einfacher zu machen. Bei zu geringer Trennkraft besteht die Gefahr einer sogenannten „vibrationsbedingten Trennung“. Das ist der Fall, wenn ein Gerät erschüttert wird (z. B. ein Laptop in einer Tasche oder ein Elektrowerkzeug auf einer Werkbank) und die Anschlüsse ein wenig auseinanderrutschen, wodurch das Signal gestört wird. Zu hoch, und es gibt Probleme mit Fließbandarbeitern – sie müssen die Steckverbinder schnell zusammenstecken, und wenn die Trennkraft zu hoch ist, wird der Austausch eines fehlerhaften Teils zum Albtraum. Ein Kunde aus der Industrieautomatisierung kam mit genau diesem Problem zu uns: Die Mitarbeiter am Fertigungsband brauchten zu lange, um die Sensoren auszutauschen, weil der von ihnen verwendete 8-Pin-Pogo-Pin-Stecker eine Trennkraft von über 5 Newton aufwies. Wir tauschten die Hochleistungsfeder gegen eine Feder mit mittlerer Spannung aus, passten die Kolbentiefe an und senkten sie auf 3,5 Newton – die Montagezeit verkürzte sich um 20 % und die Fehlerquote ging deutlich zurück.
Nun fragen Sie sich vielleicht: Wie berechnen wir das eigentlich? Es ist keine Vermutung. Die Formel ist eigentlich ziemlich einfach, aber es gibt Variablen, die sich je nach Design des Pins ändern. Die Trennkraft entspricht der Federkraft plus der Reibungskraft zwischen Kolben und Zylinder. Die Federkraft ist das Hookesche Gesetz (F = kx, wobei k die Federkonstante ist und x angibt, wie stark sie zusammengedrückt wird), und Reibung ist der Reibungskoeffizient zwischen den beiden Metallteilen multipliziert mit der Normalkraft (die im Grunde die Federkraft ist, da sie den Kolben gegen den Lauf drückt). Aber wie gesagt, der Reibungskoeffizient ändert sich, wenn wir die Oberflächen polieren oder ein anderes Metall verwenden (für Pogo-Pins verwenden wir oft Messing oder Phosphorbronze, weil sie leitfähig sind und gut halten).

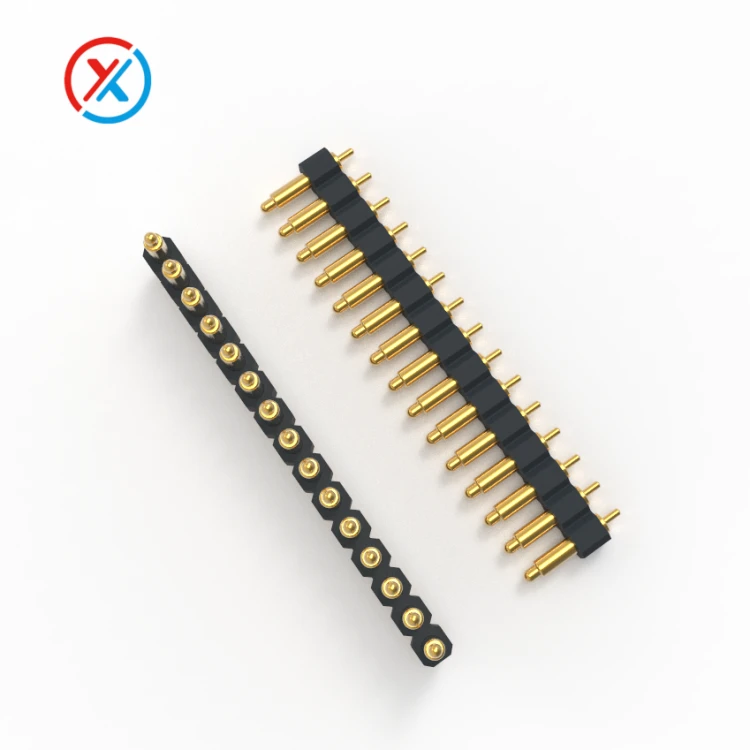

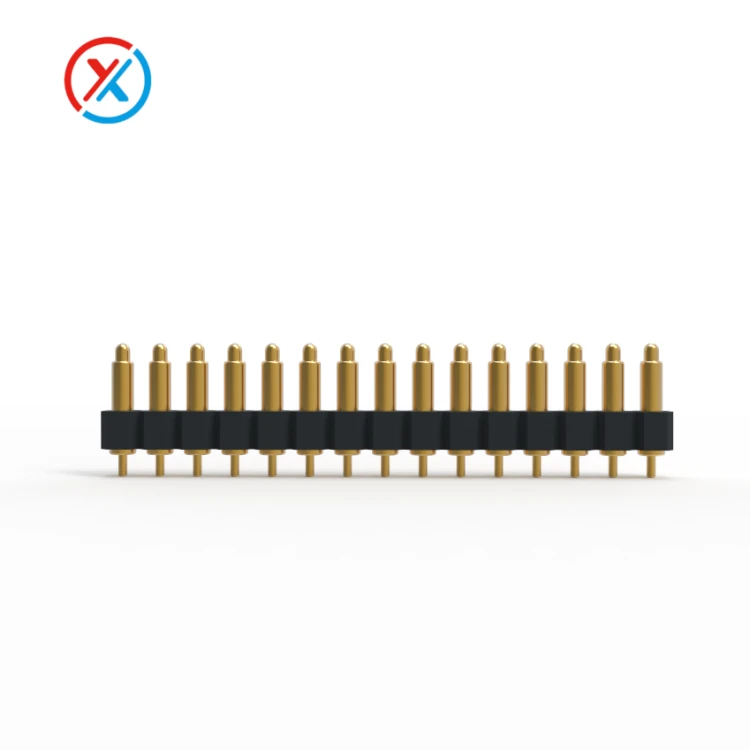

Kehren wir noch einmal zu den 15 Pogo-Pin-Anschlüssen zurück, an denen wir für eine Marke für Gaming-Zubehör gearbeitet haben. Sie benötigten mehrere Anschlüsse für Strom, Daten und Audio in einem, sodass die Pins eng beieinander liegen mussten, um in ein kleines Gehäuse zu passen. Enge Abstände bedeuteten kürzere Stifte, daher mussten wir die Federspannung anpassen, um die richtige Trennkraft zu erreichen. Wenn wir eine Standardfeder verwendet hätten, wäre die Trennkraft durch die Reibung des kurzen Zylinders zu hoch geworden, daher haben wir eine Feder mit einer niedrigeren Konstante verwendet, die immer noch über genügend Spannung für eine gute Leitfähigkeit verfügt. Dieses Projekt hat uns gelehrt, dass jede Anwendung einzigartig ist – es gibt keine allgemeingültige Zahl für die Trennkraft.
Ein häufiger Fehler, den Menschen beim Kauf von Pogo-Pins machen, besteht darin, nur auf die Anzahl der Pins oder den Preis zu achten, nicht auf die Trennkraft. Billige, generische Stifte haben oft entweder zu schwache oder zu starke Federn oder raue Zylinder, die unnötige Reibung verursachen. Aus diesem Grund fragen wir Kunden immer nach drei Dingen, bevor wir etwas empfehlen: Wie wird die Umgebung sein (ist sie robust oder nur für den alltäglichen Gebrauch?), wie oft werden die Steckverbinder gesteckt/gelöst (täglich oder nur einmal während der Montage?) und wer wird sie verwenden (Maschinenbediener, Verbraucher, Menschen mit Behinderungen?). All dies hat Auswirkungen darauf, welche Trennkraft für sie die richtige ist.
Wenn Sie beispielsweise ein einmaliges Montageteil herstellen, das nie auseinandergenommen werden muss, spielt die Trennkraft keine so große Rolle. Wenn es sich jedoch um ein Verbraucherprodukt handelt, das hunderte Male ein- und ausgesteckt wird, benötigen Sie eine konstante Trennkraft, die sich nicht mit der Zeit abnutzt. Federn verlieren nach Tausenden von Kompressionen an Spannung, daher testen wir unsere Stifte auf ihre Lebensdauer. Wir drücken einen Stift 10.000 Mal zusammen und prüfen, wie stark sich die Trennkraft ändert. Sinkt der Wert danach um mehr als 10 %, optimieren wir die Feder oder die Beschichtung, um sie haltbarer zu machen.
Wir haben gesehen, dass viel zu viele Produkte aufgrund schlechter Trennkraft ausgefallen sind. Ein Bluetooth-Lautsprecher, der sich ausschaltet, wenn man ihn auf einen Tisch stellt (zu geringer Kraftaufwand), ein Telefonladegerät, das sich unmöglich herausziehen lässt, ohne es aufzuhebeln (zu hoch), ein medizinisches Gerät, das während eines Eingriffs getrennt wurde (whoa, definitiv zu niedrig). Deshalb nehmen wir uns die Zeit, mit jedem Kunden all diese Details zu besprechen. Es geht nicht nur darum, einen Pogo-Pin-Stecker zu verkaufen, sondern auch darum, sicherzustellen, dass das Produkt so lange wie vorgesehen funktioniert, wie es soll.
Ganz gleich, ob Sie ein winziges Gehäuse für kabellose Ohrhörer, einen Industriesensor für die Fertigung oder ein medizinisches Gerät bauen, das über Jahre hinweg zuverlässig sein muss, die Trennkraft ist eine entscheidende Spezifikation, um die richtige Lösung zu finden. Es handelt sich nicht nur um eine Zahl auf einem Datenblatt – es sorgt dafür, dass Ihre Verbindung bei Bedarf bestehen bleibt und sich löst, wenn es soweit ist. Wenn Sie sich nicht sicher sind, welche Trennkraft für Ihr Projekt die richtige ist, oder wenn Sie Fragen zu einem unserer Produkte haben, vom standardmäßigen federbelasteten Pogo-Pin-Stecker bis hin zu kundenspezifischen Multi-Pin-Sets, wenden Sie sich an unser Team. Wir gehen jederzeit gerne auf Ihre Bedürfnisse ein und helfen Ihnen, die perfekte Pogo-Pin-Lösung zu finden.
Referenzen
- „Grundlagen des Pogo-Pin-Steckverbinderdesigns“. Verband der Elektronik-Steckverbinder, 2022.
- „Federkraft und Reibung in Mikrosteckverbindern“. Journal of Microelectromechanical Systems, Bd. 31, Nr. 4, 2021, S. 789-796.
- „Prüfung der Trennkraft für Industriesteckverbinder“. Internationale Gesellschaft für Automatisierung, 2023.
- „Medizinische Pogo-Pin-Anforderungen für tragbare Geräte“. Medizingeräte- und Diagnostikindustrie, 2022.
