Pogo-Pins, auch federbelastete Pins genannt, sind wichtige Komponenten in PCB-Anwendungen (Printed Circuit Board). Sie stellen eine zuverlässige elektrische Verbindung zwischen verschiedenen Teilen eines Stromkreises oder zwischen einer Leiterplatte und anderen elektronischen Geräten her. Als Lieferant von Pogo-Pins für Leiterplatten erhalte ich häufig Anfragen zum Größenbereich von Pogo-Pins für Leiterplatten. In diesem Blog werde ich mich mit den verschiedenen Faktoren befassen, die die Größe von Pogo-Pins bestimmen, und einen umfassenden Überblick über die typischen Größenbereiche geben, die auf dem Markt erhältlich sind.
Faktoren, die die Größe von Pogo-Pins beeinflussen
Die Größe von Pogo-Pins für Leiterplatten wird von mehreren Faktoren beeinflusst, darunter den Anwendungsanforderungen, der elektrischen Leistung und mechanischen Einschränkungen. Hier sind einige der wichtigsten Faktoren, die es zu berücksichtigen gilt:
Bewerbungsvoraussetzungen
Die konkrete Anwendung der Pogo-Pins bestimmt maßgeblich deren Größe. Beispielsweise werden bei PCB-Designs mit hoher Dichte kleinere Pogo-Pins bevorzugt, um Platz zu sparen und die Platzierung von mehr Komponenten auf der Platine zu ermöglichen. Andererseits können bei Anwendungen, bei denen eine hohe Strom- oder Leistungsübertragung erforderlich ist, größere Pogo-Pins mit einer größeren Querschnittsfläche erforderlich sein, um den Widerstand zu minimieren und eine Überhitzung zu verhindern.
Elektrische Leistung
Die elektrische Leistung von Pogo-Pins, wie z. B. Strombelastbarkeit, Kontaktwiderstand und Signalintegrität, hängt eng von ihrer Größe ab. Im Allgemeinen können größere Pogo-Pins im Vergleich zu kleineren Pogo-Pins mehr Strom führen und einen geringeren Kontaktwiderstand aufweisen. Allerdings beeinflusst die Größe der Pogo-Pins auch die Induktivität und Kapazität der Verbindung, was sich insbesondere bei hohen Frequenzen auf die Signalintegrität auswirken kann. Daher muss die Größe der Pogo-Pins sorgfältig ausgewählt werden, um den spezifischen elektrischen Anforderungen der Anwendung gerecht zu werden.
Mechanische Einschränkungen
Die mechanischen Beschränkungen der Leiterplatte und der passenden Komponenten beeinflussen auch die Größe der Pogo-Pins. Beispielsweise müssen der verfügbare Platz auf der Leiterplatte, die Dicke der Platine und die Ausrichtungstoleranz zwischen den Pogo-Pins und den Gegenkontakten berücksichtigt werden. Darüber hinaus sind auch die mechanische Haltbarkeit und Zuverlässigkeit der Pogo-Pins, beispielsweise ihre Fähigkeit, wiederholten Steckzyklen und Vibrationen standzuhalten, wichtige Faktoren, die die Wahl der Größe beeinflussen können.
Typischer Größenbereich von Pogo-Pins für Leiterplatten
Die Größe von Pogo-Pins für Leiterplatten kann je nach Anwendungsanforderungen stark variieren. Hier finden Sie einen allgemeinen Überblick über die typischen Größenbereiche, die auf dem Markt erhältlich sind:
Durchmesser
Der Durchmesser von Pogo-Pins für Leiterplatten liegt typischerweise zwischen 0,3 mm und 6,0 mm. Pogo-Pins mit kleinerem Durchmesser, beispielsweise solche mit einem Durchmesser von 0,3 mm bis 1,0 mm, werden häufig in Leiterplattendesigns mit hoher Dichte verwendet, beispielsweise in Mobiltelefonen, Tablets und Wearables. Diese kleinen Pogo-Pins bieten einen hohen Grad an Miniaturisierung und können zur Herstellung kompakter und leichter elektronischer Geräte verwendet werden.
Pogo-Pins mit mittlerem Durchmesser und einem Durchmesser von 1,0 mm bis 3,0 mm werden häufig in einer Vielzahl von Anwendungen eingesetzt, darunter Unterhaltungselektronik, Automobilelektronik und industrielle Steuerungssysteme. Diese Pogo-Pins bieten ein gutes Gleichgewicht zwischen Größe, elektrischer Leistung und mechanischer Haltbarkeit.
Pogo-Pins mit größerem Durchmesser, mit einem Durchmesser von 3,0 mm bis 6,0 mm, werden typischerweise in Anwendungen verwendet, bei denen eine hohe Strom- oder Leistungsübertragung erforderlich ist, wie z. B. Netzteile, Batterieladegeräte und elektronische Hochleistungsgeräte. Diese Pogo-Pins haben eine größere Querschnittsfläche, wodurch sie mehr Strom führen können und einen geringeren Kontaktwiderstand haben. Weitere Informationen finden Sie hierPogo-Pins mit großem Durchmesser.
Länge
Auch die Länge der Pogo-Pins für Leiterplatten kann je nach Anwendungsanforderungen variieren. Im Allgemeinen liegt die Länge von Pogo-Pins zwischen 2,0 mm und 20,0 mm. Kürzere Pogo-Pins werden oft in Anwendungen verwendet, in denen der Platz begrenzt ist, während längere Pogo-Pins in Anwendungen erforderlich sein können, in denen eine größere Verfahrstrecke oder eine flexiblere Verbindung erforderlich ist.
Schlaganfall
Der Hub von Pogo-Pins bezieht sich auf die maximale Distanz, die sich der Kolben im Lauf bewegen kann. Der Hub von Pogo-Pins für Leiterplatten liegt typischerweise zwischen 0,5 mm und 5,0 mm. Ein längerer Hub ermöglicht eine größere Flexibilität und Toleranz beim Steckprozess, was bei Anwendungen von Vorteil sein kann, bei denen es zu einer gewissen Fehlausrichtung zwischen den Pogo-Pins und den Steckkontakten kommen kann.
Spezielle Pogo-Pins und ihre Größenüberlegungen
Zusätzlich zu den Standardgrößenbereichen sind auch spezielle Pogo-Pins für bestimmte Anwendungen erhältlich. Hier einige Beispiele:

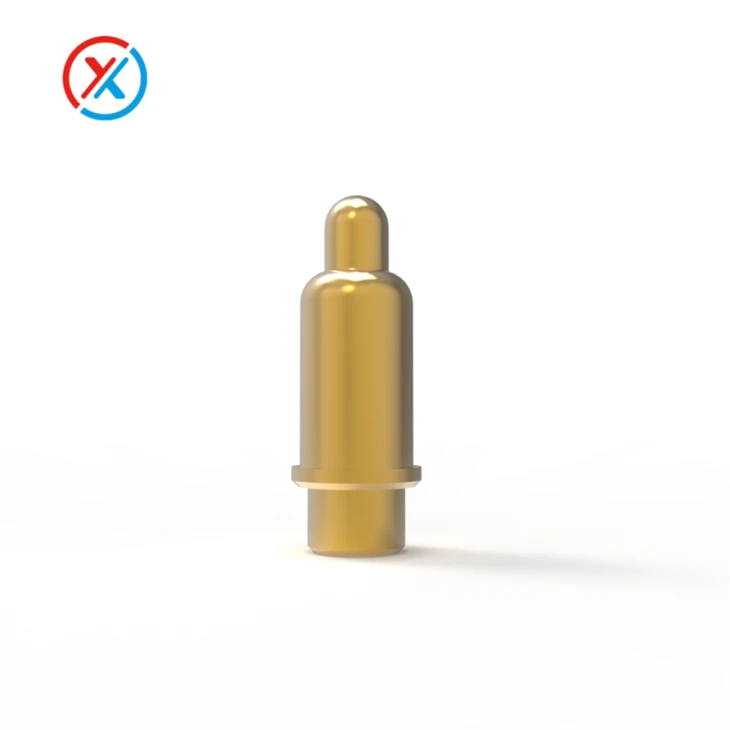

Vergoldete Pogo-Pins
Vergoldete Pogo-Pins werden häufig in Anwendungen verwendet, bei denen hohe Leitfähigkeit, Korrosionsbeständigkeit und langfristige Zuverlässigkeit erforderlich sind. Die Vergoldung der Oberfläche der Pogo-Pins trägt dazu bei, den Kontaktwiderstand zu verringern und Oxidation zu verhindern, was die elektrische Leistung verbessern und die Lebensdauer der Pins verlängern kann. Die Größe vergoldeter Pogo-Pins ähnelt der von Standard-Pogo-Pins, sie sind jedoch möglicherweise in einer größeren Auswahl an Durchmessern und Längen erhältlich, um den spezifischen Anforderungen verschiedener Anwendungen gerecht zu werden. Sie können mehr darüber erfahrenVergoldete Pogo-Pins.

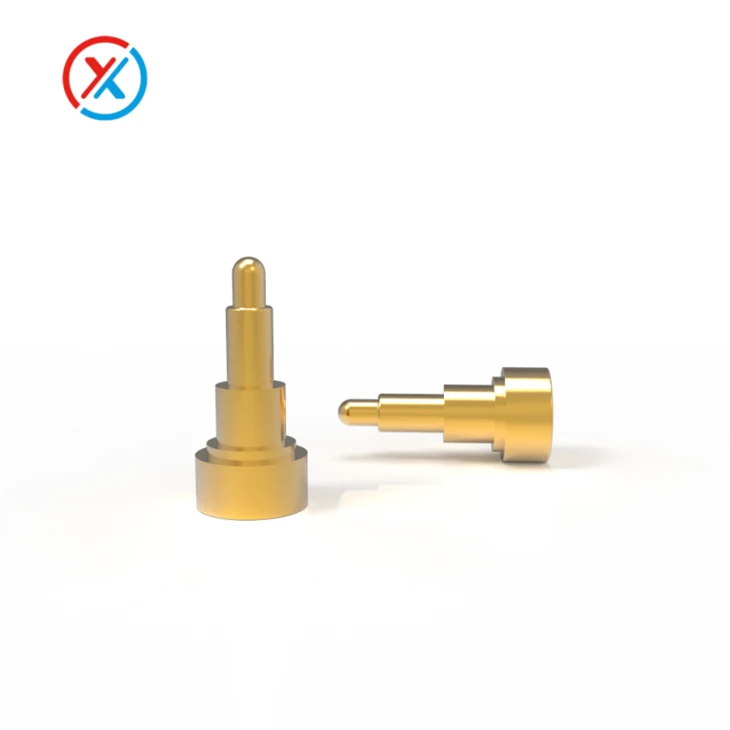

Hochstrom-Pogo-Pins
Hochstrom-Pogo-Pins sind so konzipiert, dass sie große Strommengen übertragen können, ohne zu überhitzen oder einen übermäßigen Spannungsabfall zu verursachen. Diese Pogo-Pins haben typischerweise einen größeren Durchmesser und eine größere Querschnittsfläche im Vergleich zu Standard-Pogo-Pins, um den Widerstand zu minimieren und die Strombelastbarkeit zu verbessern. Die Größe von Hochstrom-Pogo-Pins kann je nach den spezifischen Stromanforderungen der Anwendung zwischen 3,0 mm und 6,0 mm im Durchmesser liegen. Weitere Einzelheiten zuHochstrom-Pogo-Pin.
Auswahl der richtigen Pogo-Pin-Größe für Ihre Leiterplatte
Bei der Auswahl der richtigen Pogo-Pin-Größe für Ihre Leiterplatte ist es wichtig, die spezifischen Anwendungsanforderungen, die elektrische Leistung und die mechanischen Einschränkungen zu berücksichtigen. Hier sind einige Tipps, die Ihnen helfen, die richtige Entscheidung zu treffen:
Definieren Sie Ihre Anforderungen
Bevor Sie die Größe von Pogo-Pins auswählen, ist es wichtig, Ihre Anwendungsanforderungen klar zu definieren, einschließlich der Strombelastbarkeit, des Kontaktwiderstands, der Signalintegrität und der mechanischen Haltbarkeit. Dies wird Ihnen helfen, die Optionen einzugrenzen und die Pogo-Pins auszuwählen, die Ihren Anforderungen am besten entsprechen.
Wenden Sie sich an einen Lieferanten
Als Lieferant von Pogo-Pins-Leiterplatten verfüge ich über umfassende Erfahrung darin, Kunden bei der Auswahl der richtigen Größe von Pogo-Pins für ihre Anwendungen zu unterstützen. Ich kann Sie auf der Grundlage Ihrer spezifischen Anforderungen technisch beraten und begleiten und Ihnen bei der Auswahl der am besten geeigneten Pogo-Pins aus unserem Sortiment helfen.
Berücksichtigen Sie die Kompatibilität
Bei der Auswahl der Größe von Pogo-Pins ist es wichtig, die Kompatibilität mit den passenden Komponenten zu berücksichtigen, wie z. B. das PCB-Layout, das Steckerdesign und die Ausrichtungstoleranz. Stellen Sie sicher, dass die Pogo-Pins einfach installiert und mit den Gegenkontakten verbunden werden können, ohne dass es zu mechanischen oder elektrischen Problemen kommt.
Testen und validieren
Vor der Massenproduktion Ihrer Leiterplatte wird empfohlen, die Leistung der Pogo-Pins in einem Prototyp oder einer Musterplatine zu testen und zu validieren. Dies wird Ihnen helfen, potenzielle Probleme oder Probleme zu erkennen und notwendige Anpassungen am Design oder der Auswahl der Pogo-Pins vorzunehmen.
Abschluss
Der Größenbereich von Pogo-Pins für Leiterplatten ist vielfältig und hängt von verschiedenen Faktoren ab, darunter den Anwendungsanforderungen, der elektrischen Leistung und mechanischen Einschränkungen. Als Lieferant von Pogo-Pins-Leiterplatten weiß ich, wie wichtig es ist, die richtige Größe von Pogo-Pins auszuwählen, um den zuverlässigen und effizienten Betrieb Ihrer elektronischen Geräte sicherzustellen. Ganz gleich, ob Sie Pogo-Pins mit kleinem Durchmesser für Leiterplattendesigns mit hoher Dichte oder Pogo-Pins mit großem Durchmesser für Hochstromanwendungen benötigen, ich kann Ihnen eine breite Palette von Optionen anbieten, um Ihren spezifischen Anforderungen gerecht zu werden.
Wenn Sie daran interessiert sind, Pogo-Pins für Ihre Leiterplatte zu kaufen, können Sie mich gerne kontaktieren, um weitere Informationen zu erhalten und Ihre Anforderungen zu besprechen. Ich freue mich darauf, mit Ihnen zusammenzuarbeiten und Ihnen dabei zu helfen, die beste Lösung für Ihre Anwendung zu finden.
